Android的電話功能介紹

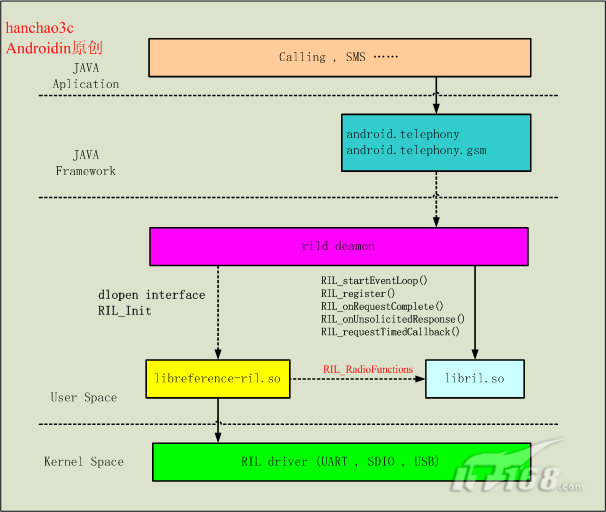

Android的Radio Interface Layer (RIL)提供了電話服務和的radio硬件之間的抽象層。
Radio Interface Layer RIL(Radio Interface Layer)負責數據的可靠傳輸、AT命令的發送以及response的解析。應用處理器通過AT命令集與帶GPRS功能的無線通訊模塊通信。
AT command由Hayes公司發明，是一個調制解調器制造商采用的一個調制解調器命令
JAVA Framework
代碼的路徑為：
frameworks/base/telephony/java/android/telephony
android.telephony以及android.telephony.gsm
Core native:
在hardware/ril目錄中，提供了對RIL支持的本地代碼，包括4個文件夾：
hardware/ril/include
hardware/ril/libril
hardware/ril/reference-ril
hardware/ril/rild
kernel Driver
在Linux內核的驅動中，提供了相關的驅動程序的支持，可以建立在UART或者SDIO，USB等高速的串行總線上。
hardware/ril/include/telephony/目錄中的ril.h文件是ril部分的基礎頭文件。
其中定義的結構體RIL_RadioFunctions如下所示：
typedef struct {
int version;
RIL_RequestFunc onRequest;
RIL_RadioStateRequest onStateRequest;
RIL_Supports supports;
RIL_Cancel onCancel;
RIL_GetVersion getVersion;
} RIL_RadioFunctions;
RIL_RadioFunctions中包含了幾個函數指針的結構體，這實際上是一個移植層的接口，下層的庫實現后，由rild守護進程得到這些函數指針，執行對應的函數。
幾個函數指針的原型為：
typedef void (*RIL_RequestFunc) (int request, void *data,
size_t datalen, RIL_Token t);
typedef RIL_RadioState (*RIL_RadioStateRequest)();
typedef int (*RIL_Supports)(int requestCode);
typedef void (*RIL_Cancel)(RIL_Token t);
typedef const char * (*RIL_GetVersion) (void);
其中最為重要的函數是onRequest()，它是一個請求執行的函數。
2.1 rild守護進程
rild 守護進程的文件包含在hardware/ril/rild目錄中，其中包含了rild.c和radiooptions.c兩個文件，這個目錄中的文件經過編譯后生成一個可執行程序，這個程序在系統的安裝路徑在：
/system/bin/rild
rild.c是這個守護進程的入口，它具有一個主函數的入口main，執行的過程是將請求轉換成AT命令的字符串，給下層的硬件執行。在運行過程中，使用dlopen 打開路徑為/system/lib/中名稱為libreference-ril.so的動態庫，然后從中取出 RIL_Init符號來運行。
RIL_Init符號是一個函數指針，執行這個函數后，返回的是一個RIL_RadioFunctions類型的指針。得到這個指針后，調用RIL_register()函數，將這個指針注冊到libril庫之中，然后進入循環。
事實上，這個守護進程提供了一個申請?zhí)幚淼目蚣埽唧w的功能都是在libril.so和libreference-ril.so中完成的。
2.2 libreference-ril.so動態庫
libreference-ril.so動態庫的路徑是：
hardware/ril/reference-ril
其中主要的文件是reference-ril.c和atchannel.c。這個庫必須實現的是一個名稱為RIL_Init的函數，這個函數執行的結果是返回一個RIL_RadioFunctions結構體的指針，指針指向函數指針。
這個庫在執行的過程中需要?jiǎng)?chuàng)建一個線程來執行實際的功能。在執行的過程中，這個庫將打開一個/dev/ttySXXX的終端（終端的名字是從上層傳入的），然后利用這個終端控制硬件執行。
2.3 libril.so動態庫
libril.so庫的目錄是：
hardware/ril/libril
其中主要的文件為ril.cpp，這個庫主要需要實現的以下幾個接口為：
RIL_startEventLoop(void);
void RIL_setcallbacks (const RIL_RadioFunctions *callbacks);
RIL_register (const RIL_RadioFunctions *callbacks);
RIL_onRequestComplete(RIL_Token t, RIL_Errno e, void *response, size_t responselen);
void RIL_onUnsolicitedResponse(int unsolResponse, void *data,
size_t datalen);
RIL_requestTimedCallback (RIL_TimedCallback callback, void *param,
const struct timeval *relativeTime);
這些函數也是被rild守護進程調用的，不同的vendor可以通過自己的方式實現這幾個接口，這樣可以保證RIL可以在不同系統的移植。其中 RIL_register()函數把外部的RIL_RadioFunctions結構體注冊到這個庫之中，在恰當?shù)臅r(shí)候調用相應的函數。在執行的過程中，這個庫處理了一些將請求轉換成字符串的功能。
